Indicador de cuadrante
El indicador de cuadrante SafeGauge está diseñado para medir de forma remota holguras, tolerancias y desgaste de los componentes de la máquina de forma segura y eficiente, fuera de la línea de fuego.
Capaz de medir hasta 10 mm (0,39 pulgadas) de desplazamiento con una precisión de 0,01 mm (0,0004 pulgadas) y conectividad inalámbrica de hasta 100 m (328 pies) de distancia, el indicador de cuadrante SafeGauge es reconocido como un nuevo estándar de la industria.
Características
- Alcance de Bluetooth de 100 m (328 pies)
- Elimina el trabajo en vivo (ELW)
- Pruebe varios canales simultáneamente
- 10 horas de duración de la batería
- Mide el desplazamiento con una resolución de 0,01 mm / 0,0005 pulgadas
- Alcance Bluetooth de hasta 100 m (328 pies)
- Compatible con MultiTool inalámbrica y MultiTool Pro
Especificaciones eléctricas
Conector de alimentación: conector de CC de 5 V (incluido en el kit)
Tipo de batería: níquel-hidruro metálico
Carga: Se cargará únicamente con el estuche de carga SafeGauge
Tiempo de funcionamiento: hasta 10 horas
Sistema LED: parpadea en azul cuando busca conectarse y en verde cuando está conectado
Tecnología de batería: Batería interna de NiMH (níquel-hidruro metálico) de 2,4 voltios
Ciclo de vida de la batería: 1000 ciclos de carga
Tiempo de carga: 4 horas
Cumplimiento: Pendiente
Especificaciones mecánicas
Peso: 260 g (9,2 oz)
Rango de medición: 10 mm (0,394 pulgadas)
Resolución: +/- 0,01 mm (0,0005 pulgadas)
Temperatura de funcionamiento: 0-60 °C (32-140 °F)
Temperatura de carga: 0-40 °C (32-104 °F)
Velocidad máxima de respuesta: 9144 mm/s (360 pulgadas/s)
Fuerza de medición: 3 N (0,01 oz)
Clasificación IP: IP43
Especificaciones de comunicación
Tipo de radio: Bluetooth de baja energía (BLE)
Alcance máximo: 100 m (328 pies)
Especificaciones ambientales
Eliminación de la batería: cuando termine de usar un producto SafeGauge, devuélvalo a SafeGauge Pty Ltd para su correcto reciclaje o siga las leyes y pautas de su área local para la correcta eliminación de la batería.
Descargas
Opciones del kit de indicador de cuadrante
Kit de 4 indicadores de cuadrante
4 indicadores de cuadrante
1x Multiherramienta Pro

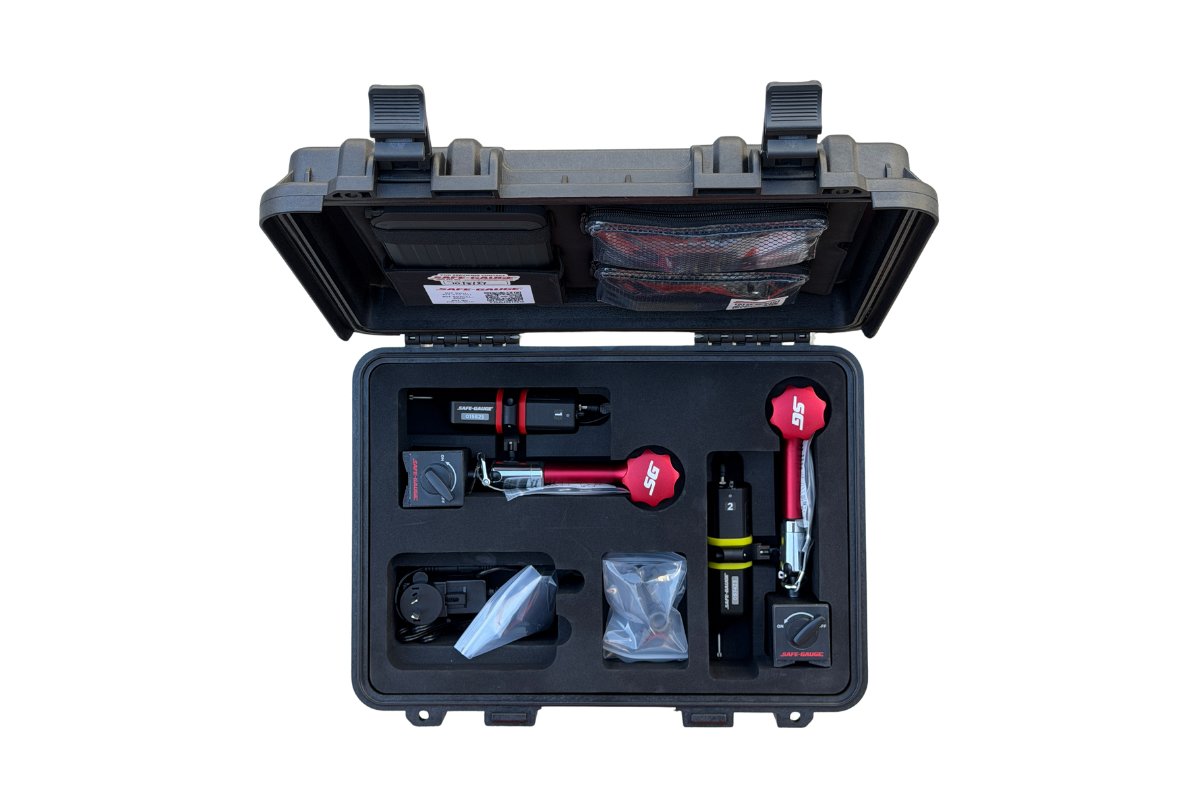

Kit de 2 indicadores de cuadrante
2 indicadores de cuadrante
1x Multiherramienta Pro
Kit de indicador de cuadrante
1x Indicador de cuadrante
1x Multiherramienta Pro
Kit de indicador de cuadrante compacto
1x Indicador de cuadrante
CONFIGURATIONS
Disponible para comprar en línea.
Kit de servicio de campo de 12 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2 varillas de empuje
1x cámara de inspección
1x Multiherramienta Pro
Servicio de campo de 11 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2 varillas de empuje
1x Multiherramienta Pro
Servicio de campo de 9 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 8 canales
6 transductores de presión
1x Indicador de cuadrante
1x cámara de inspección
1x Multiherramienta Pro
Kit de servicio de campo de 5 canales con indicador de cuadrante
4 transductores de presión
1x Indicador de cuadrante
1x Multiherramienta Pro
Servicio de campo de 4 canales
2 transductores de presión
1x Indicador de cuadrante
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 3 canales con indicador de cuadrante
2 transductores de presión
1x Indicador de cuadrante
1x Multiherramienta Pro
Kit de 2 indicadores de cuadrante con cámara de inspección
2 indicadores de cuadrante
1x cámara de inspección
Lo que nuestros clientes dicen de nosotros
¡Este kit de transductores es genial! Muchísimo mejor que el anterior que teníamos; llovía el día que probamos la transmisión del 793F. Instalamos los transductores, nos sentamos en la cabina y completamos la prueba rápida y fácilmente gracias al nuevo kit.
WesTrac
Hemos implementado el uso obligatorio de transductores de presión SafeGauge en todas nuestras instalaciones y hemos prohibido por completo los manómetros convencionales. Los productos SafeGauge han mejorado considerablemente la seguridad de nuestros procedimientos de mantenimiento, eliminando por completo la exposición de nuestros técnicos a zonas de alto riesgo. La implementación ha reducido el tiempo necesario para realizar nuestras revisiones periódicas en al menos un 50 %.
WesTrac
Solo quería agradecerles por prestarnos el kit de prueba más reciente para la prueba del DT5304. El equipo ha comentado que funciona bien y cumple su función. Los transductores tienen buen alcance. La única solicitud es que se incluyan algunos transductores adicionales en el kit, como ya hemos comentado.
WesTrac
Los productos SafeGauge son una excelente incorporación a nuestro inventario de herramientas. Estas herramientas eliminan la necesidad de personal de la máquina, lo que facilita el trabajo del técnico. Los indicadores de carátula, por otro lado, eliminan la necesidad de personal de la máquina y evitan que los técnicos tengan que lidiar con puntos de aplastamiento o atrapamiento.
WesTrac
Estas herramientas han reducido casi a la mitad nuestra carga de trabajo durante las pruebas en vivo y a los chicos les encantan, ya que son mucho más fáciles de usar que las herramientas anteriores. Desde entonces, hemos comprado otro kit después del primero. Recomendamos ampliamente SafeGauge a otros usuarios para la compra de herramientas, ya que son sencillas, robustas y fáciles de usar.
Río Tinto
Ya contamos con los indicadores de cuadrante SafeGauge en nuestras instalaciones y es un verdadero placer usarlos. Esperamos incorporar esta nueva tecnología a nuestros procedimientos de servicio actuales.
Fortescue
Preguntas frecuentes Preguntas
¿Qué mide un indicador de cuadrante?
El indicador de carátula SafeGauge mide el desplazamiento lineal, lo que permite a los técnicos evaluar con precisión las holguras, las tolerancias, el movimiento y el desgaste de los componentes de la maquinaria. Se utiliza comúnmente para identificar el desgaste y el movimiento en piezas críticas de la maquinaria.
¿Cuándo se debe utilizar un indicador de cuadrante en comparación con un sensor de desplazamiento láser o una varilla de empuje?
Cada una de estas herramientas mide el desplazamiento, pero están diseñadas para diferentes condiciones de medición según el acceso, el montaje y el tipo de movimiento que se esté evaluando.
El indicador de cuadrante y el sensor láser de desplazamiento funcionan de forma similar, con la principal diferencia en el método de medición. Un indicador de cuadrante registra el movimiento mediante una clavija de contacto físico que se apoya contra la superficie, mientras que el sensor láser de desplazamiento mide el movimiento sin contacto, utilizando un láser, y debe colocarse a una distancia de 30 a 60 mm del objetivo. El indicador de cuadrante tiene un rango de medición menor, de 10 mm, pero ofrece una mayor precisión de 0,01 mm, en comparación con el rango de 30 mm y la precisión de 0,1 mm del sensor láser de desplazamiento. El sensor láser de desplazamiento se utiliza normalmente en aplicaciones en espacios reducidos donde no se puede instalar un indicador de cuadrante.
La varilla de empuje se utiliza en situaciones donde el movimiento lineal puede medirse montándolo en paralelo a la dirección del movimiento. Su sistema de montaje magnético doble proporciona una configuración estable para mediciones lineales consistentes, pero no se puede utilizar en aplicaciones donde no es posible el montaje en paralelo.
¿Cuál es la fuerza de sujeción de la base magnética del indicador de cuadrante?
El indicador de cuadrante cuenta con una base magnética con una fuerza de sujeción de 120 kg (264 libras), lo que proporciona una fijación segura y estable a superficies metálicas ferrosas durante las pruebas y mediciones.
¿Se puede utilizar el indicador de cuadrante para realizar comprobaciones SNAP en cargadores Letourneau?
Sí. El indicador de cuadrante es adecuado para realizar comprobaciones SNAP en cargadores Letourneau.
Los indicadores de carátula SafeGauge pueden configurarse para capturar datos a 64 muestras por segundo (64 Hz), lo que permite registrar con precisión movimientos rápidos y transitorios. Al utilizar la MultiTool Pro, la función de medición punto a punto permite a los técnicos visualizar claramente el movimiento total y determinar la cantidad de material que se debe añadir o quitar para que el componente cumpla con las especificaciones.
¿Cómo se leen los resultados de la prueba del indicador de cuadrante?
Los indicadores de carátula SafeGauge transmiten los datos de medición de forma inalámbrica por Bluetooth a un dispositivo compatible. Los resultados se pueden ver en tiempo real en la aplicación SafeGauge, la Multiherramienta inalámbrica o la Multiherramienta Pro, donde las lecturas se muestran claramente.
¿Cómo se instalan los indicadores de cuadrante SafeGauge en la maquinaria?
Cada indicador de carátula SafeGauge se fija mediante una base magnética conmutable y un brazo ajustable de múltiples puntos. El brazo se fija firmemente en su posición mediante una sola perilla de bloqueo, lo que permite una configuración rápida y mediciones estables y repetibles en una amplia gama de componentes de maquinaria.
¿Cuál es el alcance de Bluetooth del indicador de cuadrante?
El indicador de cuadrante SafeGauge tiene un rango de conexión Bluetooth de hasta 100 metros (328 pies) en entornos abiertos, lo que permite a los técnicos tomar lecturas desde una distancia segura.
¿Cuál es el rango de medición del indicador de cuadrante?
El indicador de cuadrante SafeGauge tiene un rango de medición de 10 mm (0,394 pulgadas), lo que lo hace adecuado para una amplia variedad de aplicaciones de medición de desplazamiento y desgaste.
¿Qué tan preciso es el indicador de cuadrante SafeGauge?
El indicador de cuadrante SafeGauge mide el desplazamiento con una resolución de ±0,01 mm (±0,0005 pulgadas), lo que proporciona resultados precisos y repetibles para trabajos de diagnóstico e inspección profesionales.
¿Cómo se carga el comparador de cuadrante?
El indicador de cuadrante se carga utilizando un cargador de 5 V CC a través del estuche de carga suministrado.
¿Cuánto tiempo funciona el indicador de cuadrante cuando está completamente cargado?
Cuando está completamente cargado, el indicador de cuadrante SafeGauge proporciona hasta 10 horas de funcionamiento continuo.
¿Cuánto tiempo se tarda en cargar completamente el indicador de cuadrante?
La carga desde cero hasta su capacidad máxima demora aproximadamente 4 horas.
¿El indicador de cuadrante SafeGauge viene con garantía?
Sí. Todos los indicadores de cuadrante SafeGauge se suministran con una garantía del fabricante de 12 meses para su tranquilidad.
¿Cómo identificar qué indicador de cuadrante produce cada lectura?
Cada indicador de carátula SafeGauge tiene un número de serie único, está codificado por colores y se le puede asignar un nombre o una etiqueta personalizada dentro del software (por ejemplo, "Perno esférico"). Esto facilita la identificación y el seguimiento de múltiples sensores durante las pruebas.
