Transductor de presión
El transductor de presión SafeGauge permite a los técnicos monitorear de forma segura y eficiente sistemas hidráulicos y neumáticos de alta presión hasta a 100 m (328 pies) de distancia. Disponible en varias configuraciones, puede elegir cualquier combinación de nuestros rangos de presión para adaptarse a cualquier aplicación.
Se utiliza para pruebas de presión hidráulica, puesta en servicio de motores, presión de aceite y de refuerzo y pruebas del sistema de aire acondicionado.
Combine su kit con nuestra amplia gama de accesorios, como accesorios y adaptadores especializados, mangueras de extensión y bases magnéticas, para permitir pruebas de presión completamente con manos libres.
Características
- Disponible en kits de 2 a 12 canales
- Alcance de Bluetooth de 100 m (328 pies)
- Elimina el trabajo en vivo (ELW)
- Pruebe varios canales simultáneamente
- 30 horas de duración de la batería
- Cálculo del diferencial de presión
Especificaciones eléctricas
Conector de alimentación: conector de CC de 5 V (incluido en el kit)
Tipo de batería: níquel-hidruro metálico
Carga: Se cargará únicamente con el estuche de carga SafeGauge
Tiempo de funcionamiento: 30 horas/carga completa
Sistema LED: parpadea en azul cuando busca conectarse y en verde cuando está conectado
Tecnología de batería: Paquete interno de NiMh (níquel metal hidruro) de 2,4 voltios
Ciclo de vida de la batería: 1.000 ciclos de carga
Tiempo de carga: 3 horas (de cero a carga completa)
Especificaciones mecánicas
Dimensiones: 32 mm (diámetro) x 100 mm (largo) (1,26 pulgadas x 3,94 pulgadas)
Peso: 160 g (5,6 oz)
Tamaño de rosca del conector: 1/4” NPT
Rango de medición de presión: 0-600 bar (0-8702 psi)
Presión máxima:
0-25 bar (363 psi)
0-100 bar (1450 psi)
0-300 bar (4351 psi)
0-600 bar (8702 psi)
Materiales adecuados: Petróleo y gas (no se recomienda grasa)
Precisión de escala completa: 0,2 % de escala completa
Temperatura máxima del fluido: 85 °C (185 °F)
Temperatura de funcionamiento del sensor: 0-65 °C (32-149 °F)
Temperatura de carga del sensor: 0-60 °C (32-140 °F)
Error térmico: Menos del 0,02 % de la escala completa por grado Celsius
Temperatura calibrada: 19,8 (67,64 grados F) +/- 0,2 °C (0,32 grados F)
Tamaño de la llave: 27 mm (1 pulg.)
Especificación de par: 47,5 Nm (35 ft-lbs)
Envejecimiento del transductor de presión: menos del 0,2 % de la escala completa por año
Calibración: Solo debe ser realizada por SafeGauge y proveedores de servicios autorizados.
Especificaciones de comunicación
Tipo de radio: Bluetooth de baja energía (BLE)
Alcance máximo: hasta 100 m (328 pies)
Especificaciones ambientales
Eliminación de la batería: cuando termine de usar un producto SafeGauge, devuélvalo a SafeGauge Pty Ltd para su correcto reciclaje o siga las leyes y pautas de su área local para la correcta eliminación de la batería.
Derrames de aceite: al conectar el transductor de presión, siga las pautas del OEM en la máquina para minimizar el riesgo de derrames de aceite.
Descargas
Opciones del kit de transductor de presión
Kit de 12 transductores de presión
12 transductores de presión
1x Multiherramienta Pro
Kit de 10 transductores de presión
10 transductores de presión
1x Multiherramienta Pro
Kit de 8 transductores de presión
8 transductores de presión
1x Multiherramienta Pro
Kit de 7 transductores de presión
7 transductores de presión
1x Multiherramienta Pro
Kit de 6 transductores de presión
6 transductores de presión
1x Multiherramienta Pro

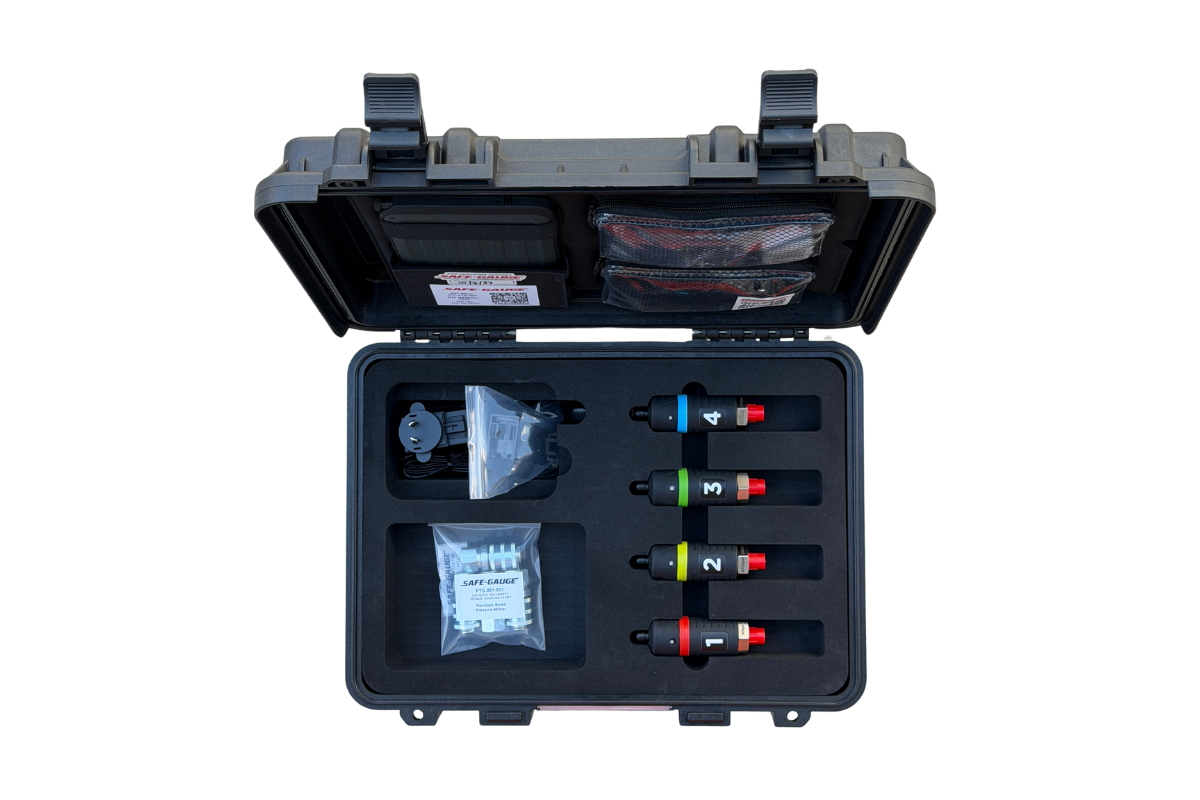

Kit de 4 transductores de presión
4 transductores de presión
1x Multiherramienta Pro
Kit de 2 transductores de presión
2 transductores de presión
1x Multiherramienta Pro
Kit de 2 transductores de presión HVAC
2 transductores de presión
1x Multiherramienta Pro
Kit compacto de transductor de presión
2 transductores de presión
CONFIGURATIONS
Disponible para comprar en línea.
Kit de servicio de campo de 12 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2 varillas de empuje
1x cámara de inspección
1x Multiherramienta Pro
Kit de servicio de campo de 11 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2 varillas de empuje
1x Multiherramienta Pro
Kit de servicio de campo de 9 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 8 canales
6 transductores de presión
1x Indicador de cuadrante
1x cámara de inspección
1x Multiherramienta Pro
Kit de servicio de campo de 4 canales
2 transductores de presión
1x Indicador de cuadrante
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 5 canales con tacómetro
4 transductores de presión
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 5 canales con indicador de cuadrante
4 transductores de presión
1x Indicador de cuadrante
1x Multiherramienta Pro
Kit de servicio de campo de 3 canales con tacómetro
2 transductores de presión
1x tacómetro
1x Multiherramienta Pro
Kit de servicio de campo de 3 canales con indicador de cuadrante
2 transductores de presión
1x Indicador de cuadrante
1x Multiherramienta Pro
Lo que nuestros clientes dicen de nosotros
¡Este kit de transductores es genial! Muchísimo mejor que el anterior que teníamos; llovía el día que probamos la transmisión del 793F. Instalamos los transductores, nos sentamos en la cabina y completamos la prueba rápida y fácilmente gracias al nuevo kit.
WesTrac
Los productos SafeGauge son una excelente incorporación a nuestro inventario de herramientas. Estas herramientas eliminan la necesidad de personal de la máquina, lo que facilita el trabajo del técnico. Los indicadores de carátula, por otro lado, eliminan la necesidad de personal de la máquina y evitan que los técnicos tengan que lidiar con puntos de aplastamiento o atrapamiento.
WesTrac
Solo quería agradecerles por prestarnos el kit de prueba más reciente para la prueba del DT5304. El equipo ha comentado que funciona bien y cumple su función. Los transductores tienen buen alcance. La única solicitud es que se incluyan algunos transductores adicionales en el kit, como ya hemos comentado.
WesTrac
Hemos implementado el uso obligatorio de transductores de presión SafeGauge en todas nuestras instalaciones y hemos prohibido por completo los manómetros convencionales. Los productos SafeGauge han mejorado considerablemente la seguridad de nuestros procedimientos de mantenimiento, eliminando por completo la exposición de nuestros técnicos a zonas de alto riesgo. La implementación ha reducido el tiempo necesario para realizar nuestras revisiones periódicas en al menos un 50 %.
WesTrac
Ya contamos con los indicadores de cuadrante SafeGauge en nuestras instalaciones y es un verdadero placer usarlos. Esperamos incorporar esta nueva tecnología a nuestros procedimientos de servicio actuales.
Fortescue
Estas herramientas han reducido casi a la mitad nuestra carga de trabajo durante las pruebas en vivo y a los chicos les encantan, ya que son mucho más fáciles de usar que las herramientas anteriores. Desde entonces, hemos comprado otro kit después del primero. Recomendamos ampliamente SafeGauge a otros usuarios para la compra de herramientas, ya que son sencillas, robustas y fáciles de usar.
Río Tinto
Preguntas frecuentes Preguntas
¿Qué mide el transductor de presión SafeGauge?
Los transductores de presión SafeGauge miden presiones en sistemas de fluidos y gases. Se utilizan principalmente para:
- Prueba de presión hidráulica
- Puesta en marcha del motor, aceite y presión de sobrealimentación
- Prueba del sistema de aire acondicionado
¿Dónde leo los resultados de la prueba?
Nuestros transductores de presión se conectan a través de Bluetooth a la tableta MultiTool Pro o a su propio dispositivo mediante la aplicación móvil SafeGauge.
¿Cómo se conectan los transductores de presión al sistema de fluido?
Nuestros transductores de presión se conectan comúnmente a los puntos de prueba de la maquinaria mediante un adaptador. El transductor de presión tiene una rosca macho NPT de 1/4".
Los adaptadores más utilizados son CAT y STAUFF, ambos disponibles en SafeGauge.
¿Cuál es el alcance del Bluetooth?
Nuestros transductores de presión pueden conectarse a MultiTool Pro a través de Bluetooth desde hasta 100 m (328 pies) de distancia.
¿En qué rangos de presión están disponibles los transductores de presión SafeGauge?
Los transductores de presión SafeGauge están disponibles en una variedad de rangos de presión, lo que le permite seleccionar la opción más adecuada para sus requisitos específicos de prueba de presión.
0 - 5 bar / -14 a +72 psi
0 - 25 bar / 0 a 362 psi
0 - 100 bar / 0 a 1450 psi
0 - 300 bar / 0 a 4351 psi
0 - 600 bar / 0 a 8702 psi
¿Cómo elijo el transductor de presión correcto para mi aplicación?
Al seleccionar un transductor de presión, tenga en cuenta lo siguiente:
- El tipo de equipo que probará y su presión máxima de funcionamiento
- Los procedimientos de prueba que completarás
- El nivel de precisión requerido para sus mediciones
Si no está seguro de qué rango de transductor de presión se requiere, SafeGauge recomienda consultar al OEM de la maquinaria o consultar el manual de mantenimiento del equipo para confirmar la presión máxima que se debe probar.
¿Qué precisión tiene el transductor de presión SafeGauge?
Los transductores de presión SafeGauge tienen una precisión del 0,2 % de la escala completa.
¿Cómo se cargan los transductores de presión?
Los transductores de presión se cargan a través de un cargador de 5 V CC en el estuche de carga.
¿Cuánto tiempo funciona el transductor de presión cuando está completamente cargado?
30 horas.
¿Cuánto tiempo se tarda en cargar un transductor de presión?
Se necesitan 3 horas para cargar desde cero hasta que esté completamente cargado.
¿Los transductores de presión SafeGauge vienen con garantía?
Sí, los transductores de presión SafeGauge vienen con una garantía de 12 meses.
¿Los transductores de presión SafeGauge requieren calibración?
Sí, recomendamos calibrar sus dispositivos cada 12 meses.
La calibración y el mantenimiento pueden ser realizados por SafeGauge o uno de nuestros socios de servicio.
¿Cómo saber qué dispositivo es cuál al ver varias lecturas en MultiTool Pro o la aplicación?
Todos los sensores SafeGauge tienen un número de serie, están codificados por colores y se les puede asignar un nombre o apodo a elección del operador, por ejemplo, Hidráulica principal, Sistema de dirección.
¿Qué sucede si un transductor de presión se expone a sobrepresión?
SafeGauge MultiTool Pro le notificará si se excede la presión máxima de un transductor de presión conectado. Someter un transductor a sobrepresión puede dañar la membrana del sensor y afectar su rendimiento. La garantía del producto SafeGauge no cubre los daños causados por un uso inadecuado o sobrepresión.
Are SafeGauge Pressure Transducers permanently mounted to machines?
No, generally SafeGauge Pressure Transducer are not permanently installed on machines. They are designed to be temporarily mounted only for the duration of a test or inspection. Once testing is complete, the sensors are removed, allowing technicians to move them between machines as required.
However, we do have a fixed Wireless Pressure Transducer option that is able to be permanently mounted to the machine. Please email sales@safegauge.com for more information.
