Varilla de empuje
La varilla de empuje SafeGauge proporciona a los técnicos una forma de obtener mediciones de desplazamiento de forma rápida y segura entre dos puntos fijos.
Diseñado para medir rótulas, movimiento lateral en pasadores y cojinetes y otras aplicaciones donde un indicador de cuadrante es menos adecuado.
El versátil soporte magnético articulado permite un tiempo de instalación rápido y flexibilidad en las ubicaciones de montaje.
Simplemente coloque el sensor sobre los puntos medidos, ponga a cero el sensor y observe cómo los datos precisos fluyen hacia MultiTool Pro.
Los imanes recubiertos de goma fijan firmemente la varilla de empuje a la maquinaria, reduciendo la vibración durante las pruebas dinámicas. Para superficies curvas o cilíndricas, el bloque en V con fijación magnética proporciona un punto de montaje estable y fiable, garantizando mediciones precisas incluso en entornos exigentes.
Características
- Mide 50mm de desplazamiento
- Alcance de Bluetooth de 100 m (328 pies)
- Compatible con la aplicación MultiTool y SafeGauge Mobile
- Conecte hasta 12 sensores simultáneamente utilizando MultiTool Pro
Especificaciones eléctricas
Conector de alimentación: conector cilíndrico de CC
Tecnología de batería: Paquete interno de NiMH (níquel-hidruro metálico)
Ciclo de vida de la batería: 1000 ciclos
Carga: Cargue únicamente con el estuche de carga SafeGauge
Tiempo de carga: 4 horas
Tiempo de funcionamiento: más de 200 horas
Longitud del cable: 500 mm (1,64 pies)
Especificaciones mecánicas
Peso: 440 g (15,5 oz)
Material:
Caja de comunicación: plástico ABS
Sensor: Carcasa de aluminio con eje de acero inoxidable
Protección de entrada: IP67
Precisión: +/- 0,5 % de la escala completa
Equivale a:
+/- 0,05 mm (0,002 pulg.) sobre 10 mm (0,4 pulg.) de recorrido
+/- 0,25 mm (0,01 pulgadas) sobre la escala completa
Opciones de montaje:
- Placas de montaje magnéticas en la caja del transmisor y en cada extremo del sensor.
- Se fija a cualquier superficie metálica que contenga hierro.
- Bloques en V disponibles para montaje en superficies curvas
Recorrido de medición: 50 mm (1,97 pulgadas)
Calibración: Debe ser realizada anualmente por SafeGauge o un socio de servicio aprobado.
Especificaciones de comunicación
Tipo de comunicación: Bluetooth de bajo consumo de 2,4 GHz
Alcance máximo: hasta 100 m (328 pies)
Conexiones de sensores simultáneas:
- MultiTool Pro: 12 sensores
- Multiherramienta inalámbrica: 7 sensores
- Aplicación móvil: 2 sensores
Especificaciones ambientales
Eliminación de la batería: cuando termine de usar un producto SafeGauge, devuélvalo a SafeGauge Pty Ltd para su correcto reciclaje o siga las leyes y pautas de su área local para la correcta eliminación de la batería.
Descargas
Opciones del kit de varilla de empuje

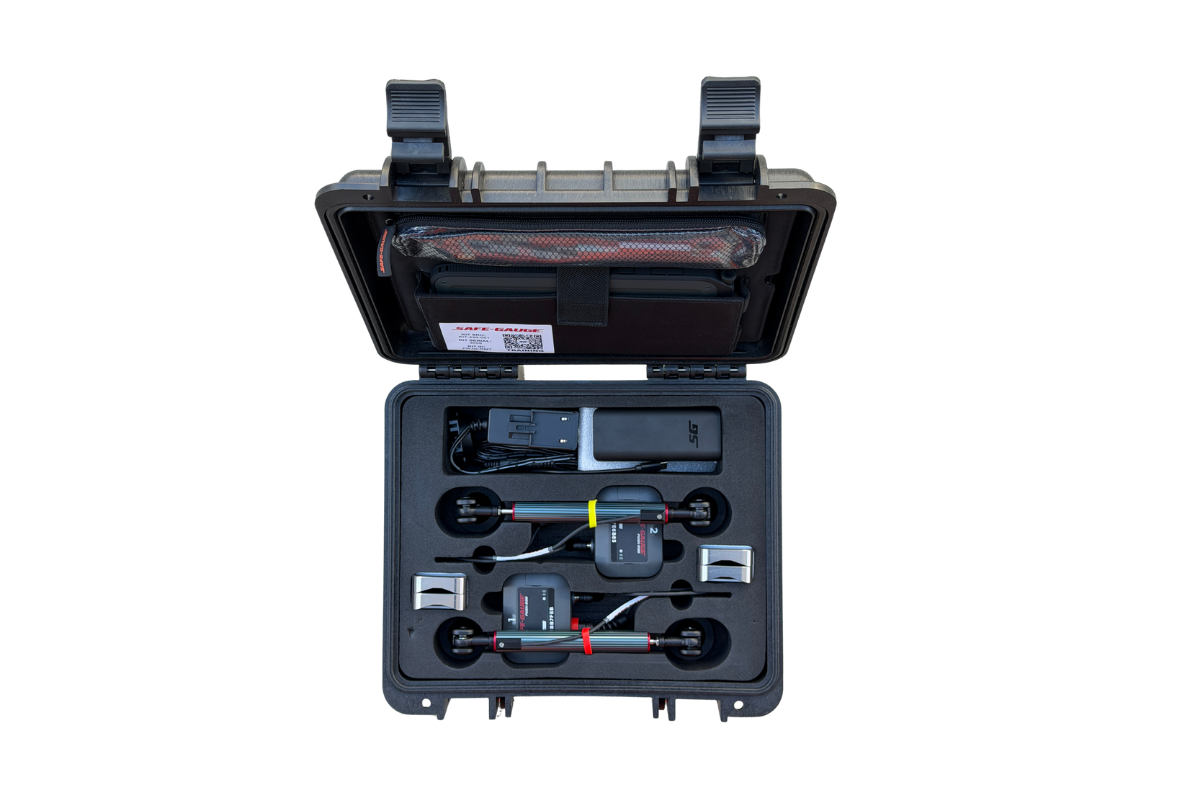

Kit de 8 varillas de empuje
8 varillas de empuje
1x Multiherramienta Pro
Kit de 4 varillas de empuje
4 varillas de empuje
1x Multiherramienta Pro
Kit de 2 varillas de empuje
2 varillas de empuje
1x Multiherramienta Pro
Kit de servicio de campo de 12 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2x varilla de empuje
1x cámara de inspección
1x Multiherramienta Pro
Kit de servicio de campo de 11 canales
7 transductores de presión
1x Indicador de cuadrante
1x tacómetro
2x varilla de empuje
1x Multiherramienta Pro
