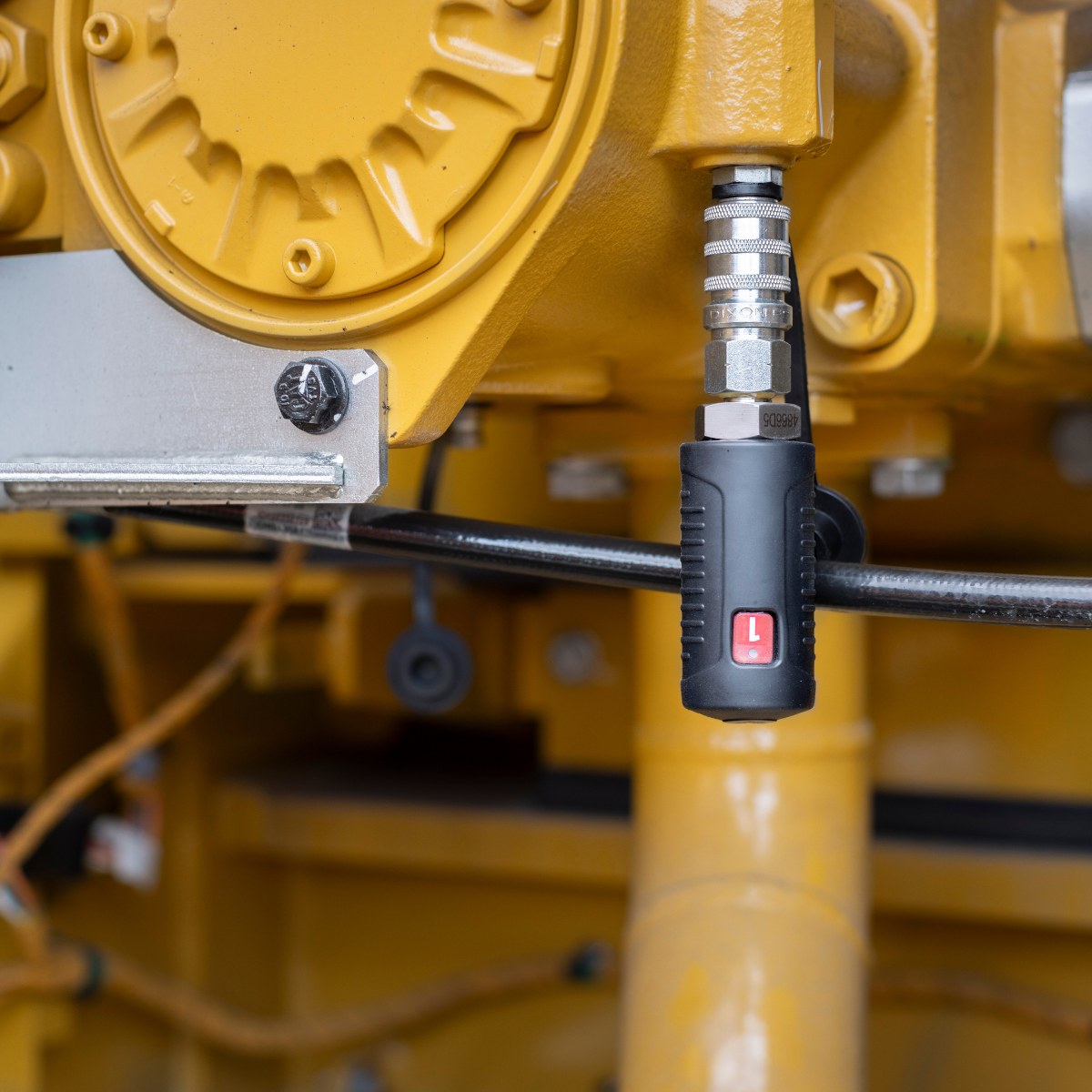

Transdutor de pressão
O transdutor de pressão SafeGauge permite que os técnicos monitorem com segurança e eficiência sistemas hidráulicos e pneumáticos de alta pressão a até 100 m (328 pés) de distância. Disponível em várias configurações, você pode escolher qualquer combinação de nossas diversas faixas de pressão para atender a todas as aplicações.
Utilizado para testes de pressão hidráulica, comissionamento de motores, pressão de óleo e de sobrealimentação, e testes de sistemas de ar condicionado.
Combine seu kit com nossa ampla gama de acessórios, como conexões e adaptadores especializados, mangueiras de extensão e bases magnéticas, para permitir testes de pressão totalmente sem o uso das mãos.
Características
- Disponível em kits de 2 a 12 canais.
- Alcance Bluetooth de 100 m (328 pés)
- Elimina o trabalho ao vivo (ELW)
- Testar vários canais simultaneamente
- 30 horas de duração da bateria
- Cálculo do diferencial de pressão
Especificações elétricas
Conector de alimentação: conector de 5V DC (incluído no kit)
Tipo de bateria: Níquel-metal hidreto
Carregamento: Deve ser carregado apenas pelo estojo de carregamento SafeGauge.
Tempo de funcionamento: 30 horas/carga completa
Sistema de LEDs: Pisca em azul quando procura uma conexão e em verde quando conectado.
Tecnologia da bateria: Bateria interna de NiMH (níquel-metal hidreto) de 2,4 volts.
Vida útil da bateria: 1.000 ciclos de carregamento
Tempo de carregamento: 3 horas (de zero a carga completa)
Especificações mecânicas
Dimensões: 32 mm (diâmetro) x 100 mm (comprimento) (1,26 pol x 3,94 pol)
Peso: 160g (5,6oz)
Tamanho da rosca do conector: 1/4” NPT
Faixa de medição de pressão: 0-600 bar (0-8702 psi)
Pressão máxima:
0-25 bar (363 psi)
0-100 bar (1450 psi)
0-300 bar (4351 psi)
0-600 bar (8702 psi)
Materiais adequados: Óleo e gás (graxa não recomendada)
Precisão em escala completa: 0,2% da escala completa
Temperatura máxima do fluido: 85°C (185°F)
Temperatura de operação do sensor: 0-65°C (32 - 149°F)
Temperatura de carregamento do sensor: 0-60°C (32-140°F)
Erro térmico: Menos de 0,02% da escala completa por grau Celsius
Temperatura calibrada: 19,8 °C (67,64 °F) +/- 0,2 °C (0,32 °F)
Tamanho da chave: 27 mm (1 pol.)
Especificação de torque: 47,5 Nm (35 ft-lbs)
Envelhecimento do transdutor de pressão: Menos de 0,2% da escala completa por ano.
Calibração: Deve ser realizada somente pela SafeGauge e por prestadores de serviços autorizados.
Especificações de comunicação
Tipo de rádio: Bluetooth Low Energy (BLE)
Alcance máximo: até 100 m (328 pés)
Especificações Ambientais
Descarte de baterias: Ao terminar de usar um produto SafeGauge, devolva-o à SafeGauge Pty Ltd para reciclagem correta ou siga as leis e diretrizes locais para o descarte correto de baterias.
Derramamentos de óleo: Ao conectar o transdutor de pressão, siga as orientações do fabricante do equipamento para minimizar o risco de derramamentos de óleo.
Downloads
Opções de kit de transdutor de pressão

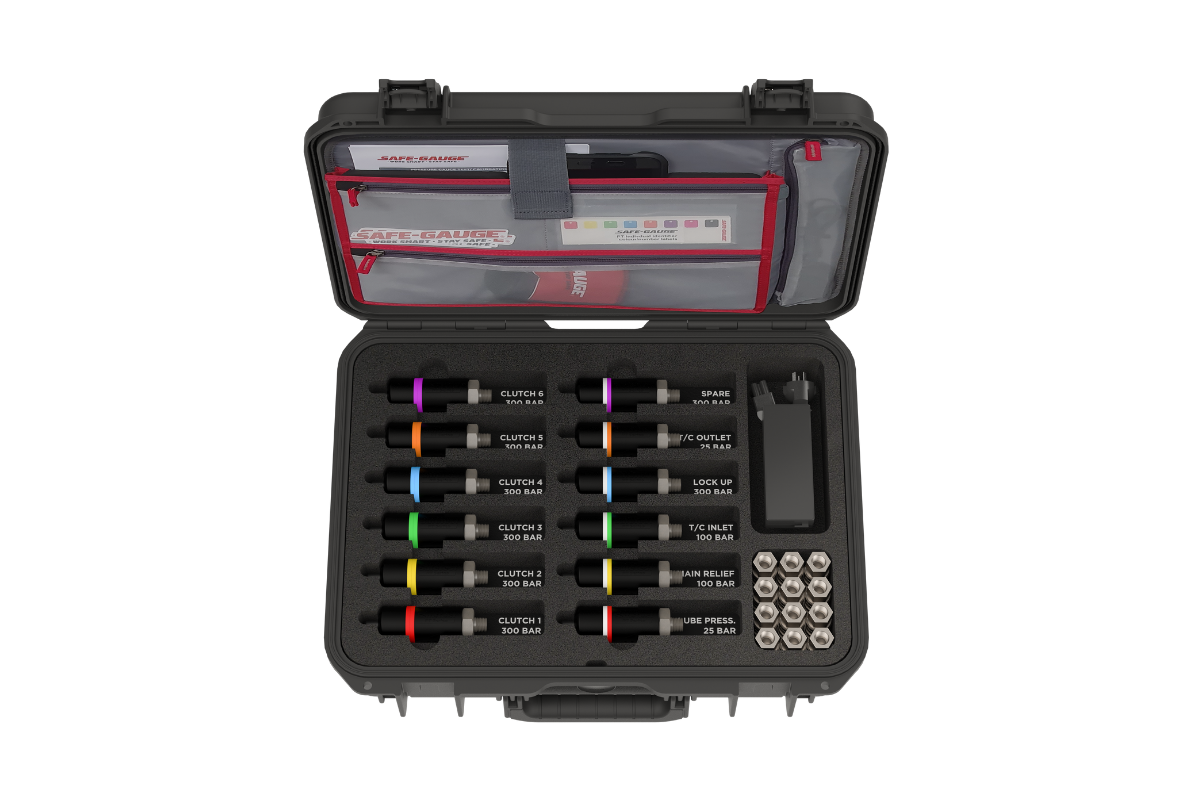

Kit com 12 Transdutores de Pressão
12 Transdutores de Pressão
1x Multiferramenta Pro

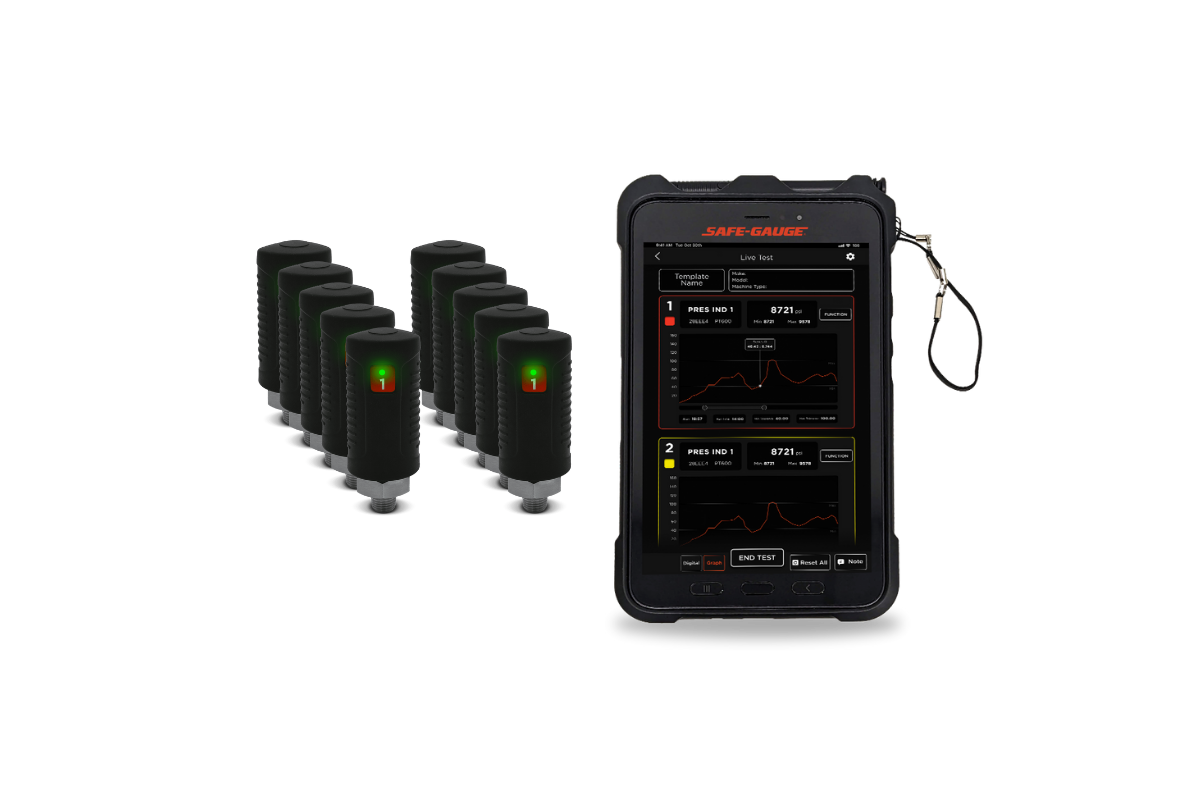

Kit com 10 Transdutores de Pressão
10 Transdutores de Pressão
1x Multiferramenta Pro
Kit com 8 Transdutores de Pressão
8 transdutores de pressão
1x Multiferramenta Pro

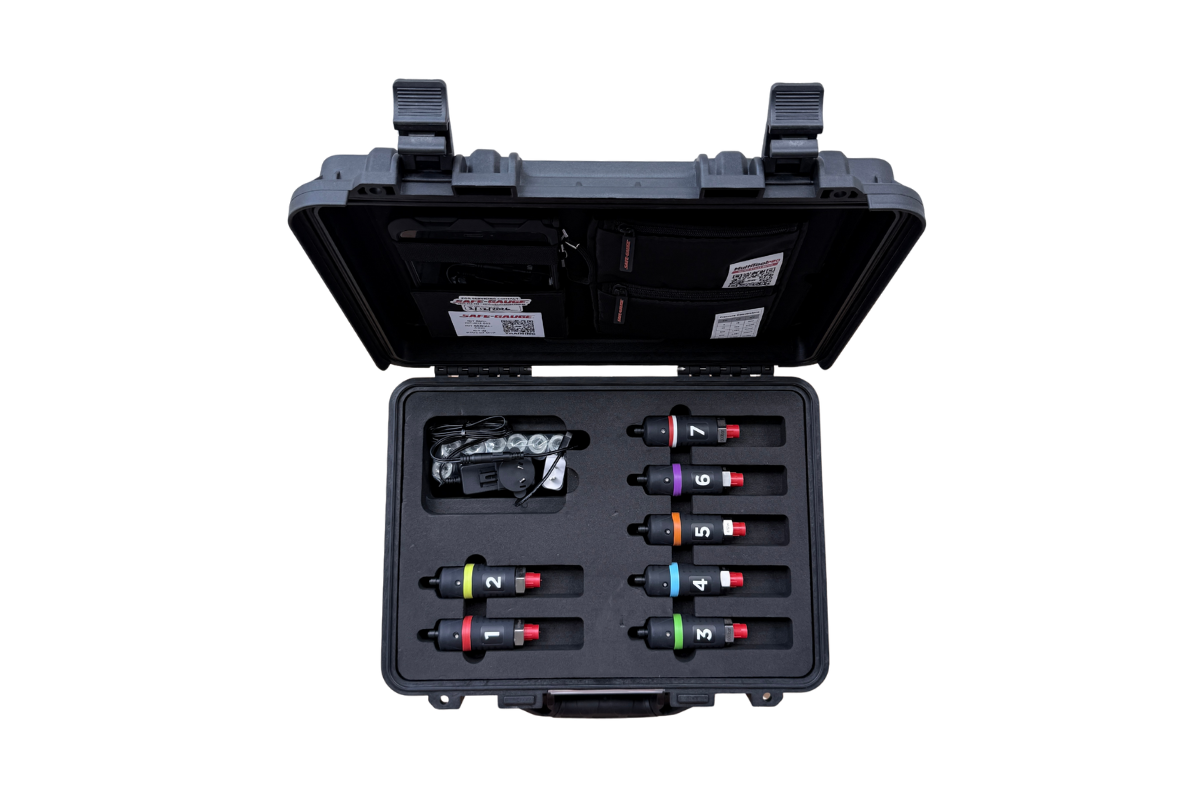

Kit com 7 Transdutores de Pressão
7x Transdutores de Pressão
1x Multiferramenta Pro
Kit com 6 transdutores de pressão
6 transdutores de pressão
1x Multiferramenta Pro

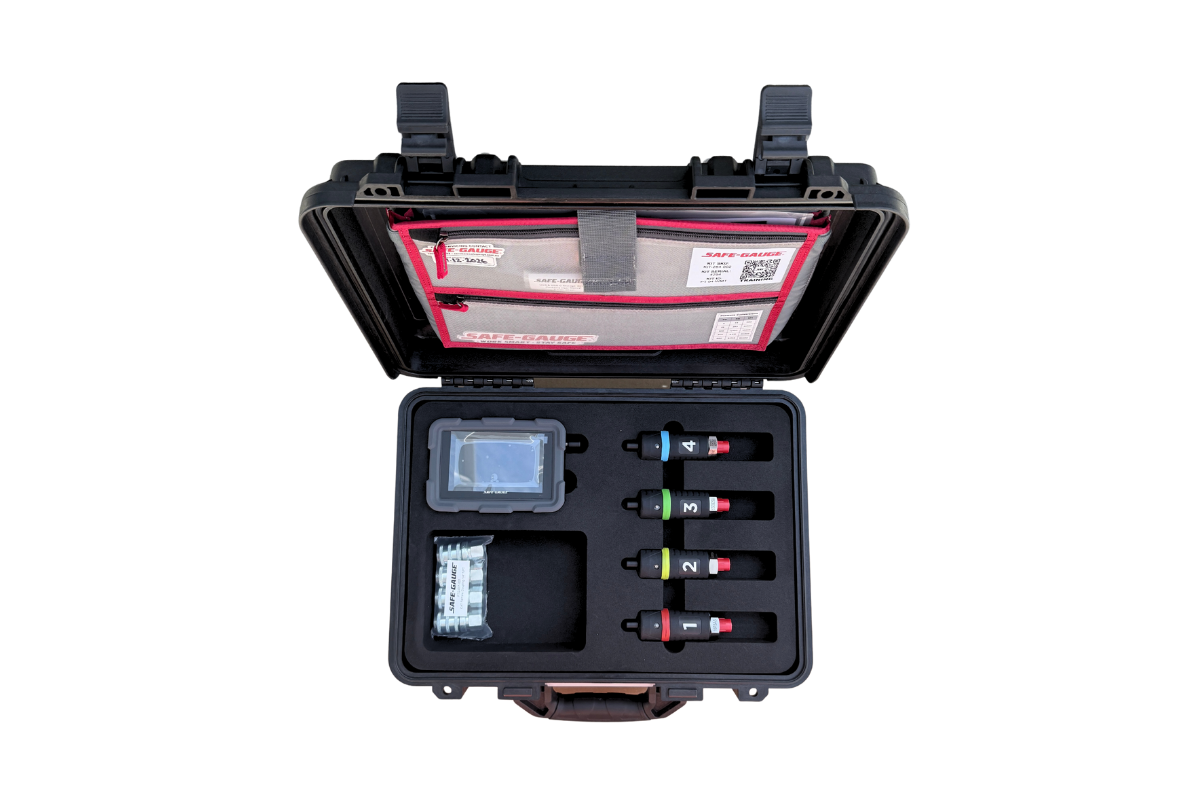

Kit com 4 Transdutores de Pressão
4 transdutores de pressão
1x Multiferramenta Pro

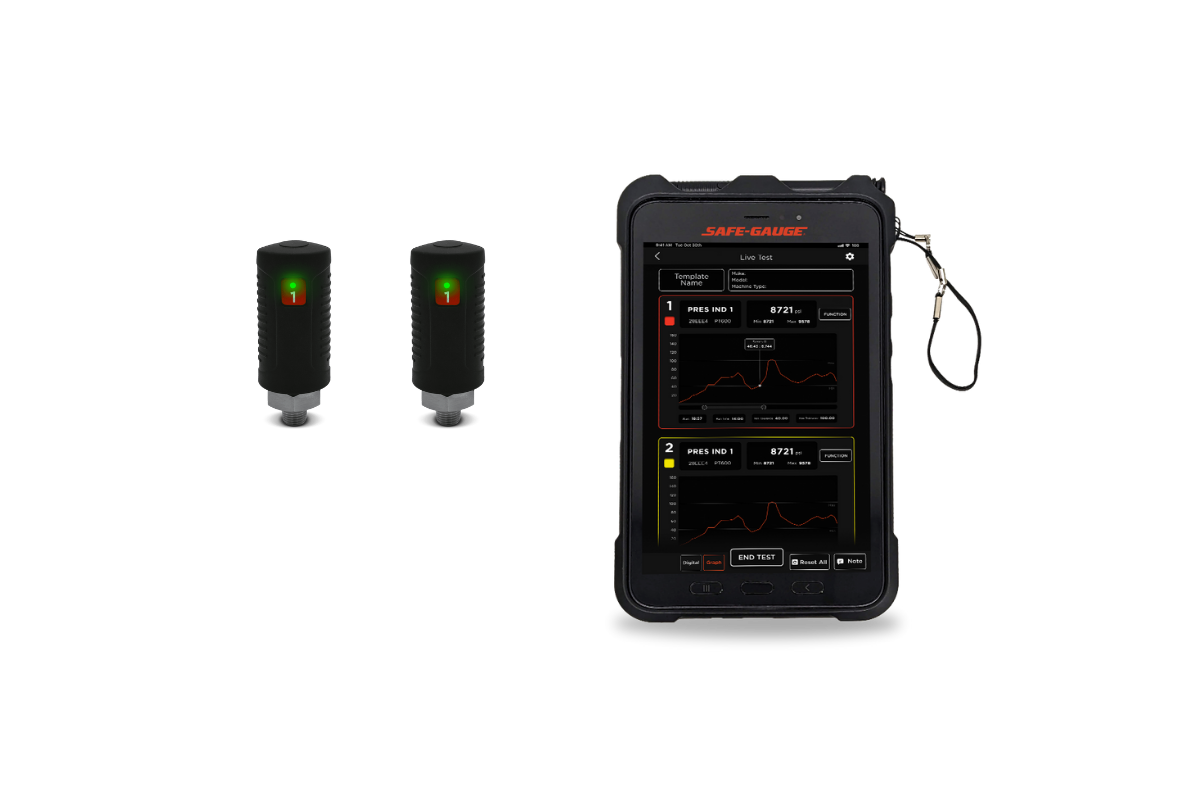

Kit com 2 Transdutores de Pressão
2x Transdutores de Pressão
1x Multiferramenta Pro

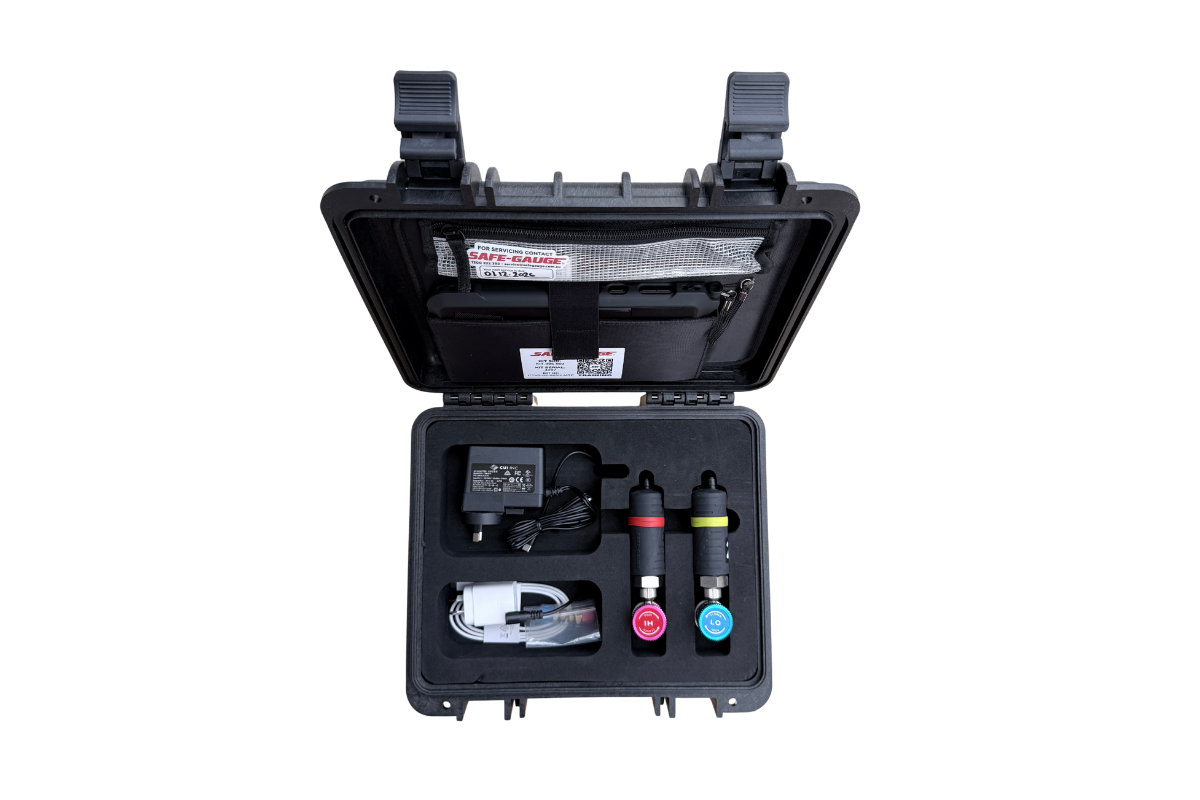

Kit com 2 Transdutores de Pressão HVAC
2x Transdutores de Pressão
1x Multiferramenta Pro

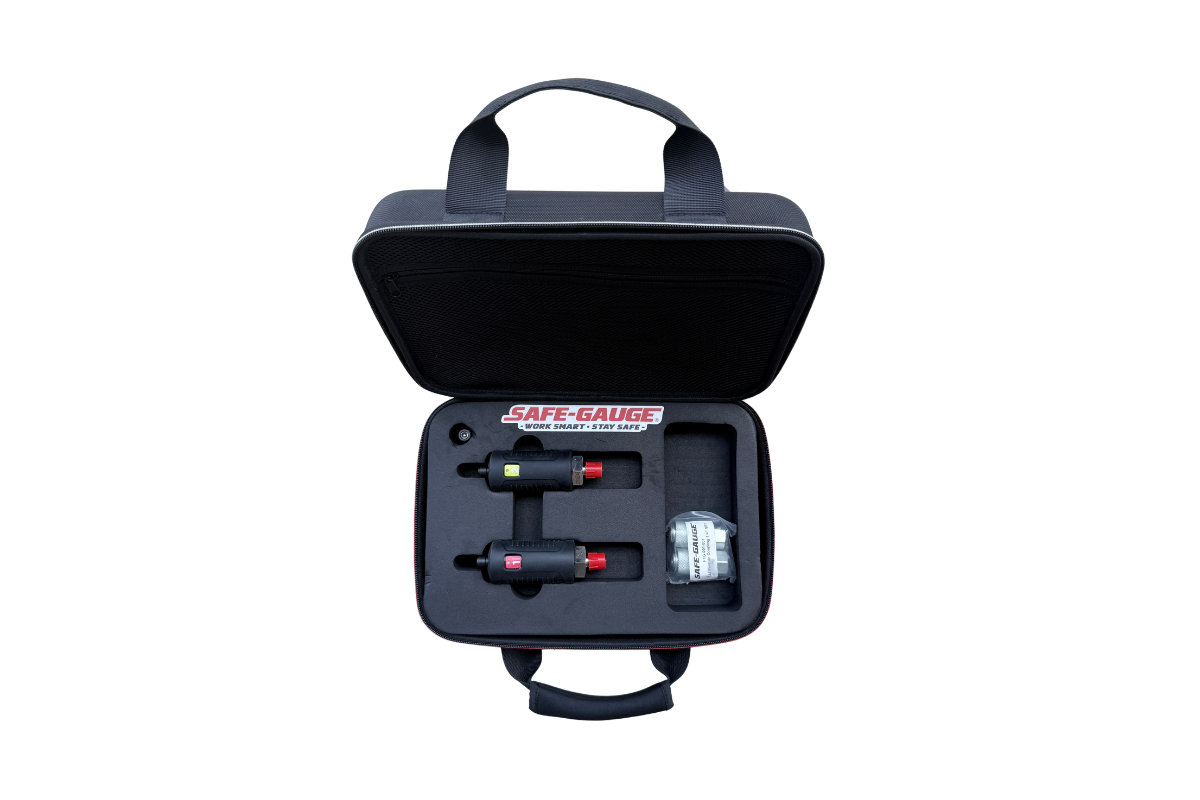

Kit compacto de transdutor de pressão
2x Transdutores de Pressão
CONFIGURATIONS
Disponível para compra online.
Kit de serviço de campo de 12 canais
7x Transdutores de Pressão
1x Indicador de Mostrador
1x Tacômetro
2x Hastes de Empuxo
1x Câmera de Inspeção
1x Multiferramenta Pro
Kit de serviço de campo de 11 canais
7x Transdutores de Pressão
1x Indicador de Mostrador
1x Tacômetro
2x Hastes de Empuxo
1x Multiferramenta Pro
Kit de serviço de campo de 9 canais
7x Transdutores de Pressão
1x Indicador de Mostrador
1x Tacômetro
1x Multiferramenta Pro
Kit de serviço de campo de 8 canais
6 transdutores de pressão
1x Indicador de Mostrador
1x Câmera de Inspeção
1x Multiferramenta Pro
Kit de serviço de campo de 4 canais
2x Transdutores de Pressão
1x Indicador de Mostrador
1x Tacômetro
1x Multiferramenta Pro
Kit de serviço de campo de 5 canais com tacômetro
4 transdutores de pressão
1x Tacômetro
1x Multiferramenta Pro
Kit de serviço de campo de 5 canais com indicador de discagem
4 transdutores de pressão
1x Indicador de Mostrador
1x Multiferramenta Pro
Kit de serviço de campo de 3 canais com tacômetro
2x Transdutores de Pressão
1x Tacômetro
1x Multiferramenta Pro
Kit de serviço de campo de 3 canais com indicador de discagem
2x Transdutores de Pressão
1x Indicador de Mostrador
1x Multiferramenta Pro
O que nossos clientes dizem sobre nós
Este kit de transdutores é fantástico! Absolutamente melhor do que o outro que tínhamos; estava chovendo no dia em que fizemos um teste de transmissão no 793F. Instalamos os transdutores, sentamos na cabine e concluímos o teste de forma rápida e muito fácil, graças ao novo kit.
WesTrac
Os produtos SafeGauge são um excelente complemento ao nosso estoque de ferramentas. São ferramentas que afastam o pessoal da área de operação da máquina, facilitando o trabalho do técnico. Os indicadores de mostrador, por sua vez, também afastam o pessoal da área de operação da máquina, eliminando o risco de esmagamento ou pinçamento por parte dos técnicos.
WesTrac
Só queria agradecer por nos emprestarem o kit de testes mais recente para o ensaio do DT5304. O feedback da equipe é que ele funciona bem e cumpre o seu propósito. Os transdutores têm um bom alcance. O único pedido é que incluam alguns transdutores extras no kit, como já discutimos.
WesTrac
Implementamos o uso obrigatório de transdutores de pressão SafeGauge em todas as nossas instalações e banimos completamente os manômetros convencionais. Os produtos SafeGauge tornaram nossos procedimentos de manutenção significativamente mais seguros, eliminando completamente a exposição de nossos técnicos a áreas de alto risco. A implementação reduziu o tempo necessário para realizar nossas verificações de rotina em pelo menos 50%.
WesTrac
Agora temos os indicadores de mostrador SafeGauge em nossas instalações e é um prazer absoluto usá-los. Estamos ansiosos para incorporar essa nova tecnologia aos nossos procedimentos de manutenção existentes.
Fortescue
Esta ferramenta reduziu quase pela metade nossa carga de trabalho durante os testes em tempo real, e os funcionários adoraram, pois é muito mais fácil de usar do que a ferramenta anterior. Desde então, compramos outro kit depois do primeiro. Recomendamos fortemente a SafeGauge para quem busca ferramentas, pois elas são simples, robustas e fáceis de usar.
Rio Tinto
Perguntas frequentes Questões
O que mede o transdutor de pressão SafeGauge?
Os transdutores de pressão SafeGauge medem pressões em sistemas de fluidos e gases. São mais comumente usados para:
- Teste de pressão hidráulica
- Comissionamento do motor, pressão de óleo e de sobrealimentação
- Teste do sistema de ar condicionado
Onde posso consultar os resultados dos testes?
Nossos transdutores de pressão são conectados via Bluetooth ao tablet MultiTool Pro ou ao seu próprio dispositivo usando o aplicativo SafeGauge Mobile.

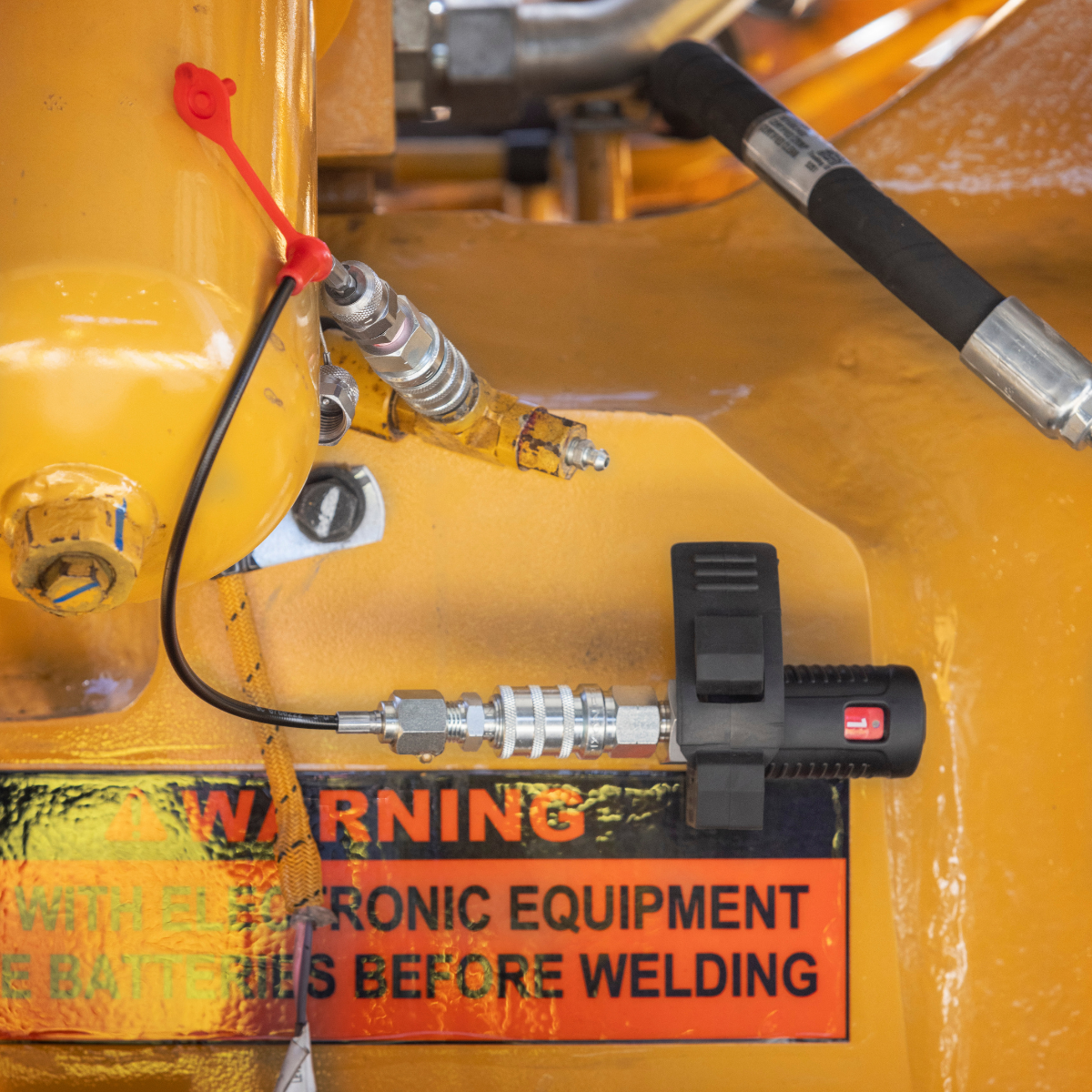

Como os transdutores de pressão se conectam ao sistema de fluidos?
Nossos transdutores de pressão são geralmente conectados aos pontos de teste da máquina por meio de um adaptador. O transdutor de pressão possui uma rosca macho de 1/4" NPT.
Os adaptadores mais comuns são os da CAT e da STAUFF, ambos disponíveis na SafeGauge.
Qual é o alcance do Bluetooth?
Nossos transdutores de pressão podem se conectar ao MultiTool Pro via Bluetooth a uma distância de até 100 m (328 pés).
Em que faixas de pressão os transdutores de pressão SafeGauge estão disponíveis?
Os transdutores de pressão SafeGauge estão disponíveis em diversas faixas de pressão, permitindo que você selecione a opção mais adequada às suas necessidades específicas de teste de pressão.
0 - 5 bar / -14 a +72 psi
0 - 25 bar / 0 a 362 psi
0 - 100 bar / 0 a 1450 psi
0 - 300 bar / 0 a 4351 psi
0 - 600 bar / 0 a 8702 psi
Como escolher o transdutor de pressão correto para minha aplicação?
Ao selecionar um transdutor de pressão, considere o seguinte:
- O tipo de equipamento que você testará e sua pressão máxima de operação.
- Os procedimentos de teste que você irá concluir.
- O nível de precisão exigido para suas medições.
Caso não tenha certeza sobre qual faixa de transdutor de pressão é necessária, a SafeGauge recomenda consultar o fabricante original da máquina ou o manual de manutenção do equipamento para confirmar a pressão máxima que precisa ser testada.
Qual a precisão do transdutor de pressão SafeGauge?
Os transdutores de pressão SafeGauge têm precisão de 0,2% da escala completa.
Como os transdutores de pressão são carregados?
Os transdutores de pressão são carregados através de um carregador de 5V DC localizado no estojo de carregamento.
Por quanto tempo o transdutor de pressão funciona quando está totalmente carregado?
30 horas.
Quanto tempo leva para carregar um transdutor de pressão?
Leva 3 horas para carregar de zero a totalmente carregado.
Os transdutores de pressão SafeGauge vêm com garantia?
Sim, os transdutores de pressão SafeGauge vêm com garantia de 12 meses.
Os transdutores de pressão SafeGauge precisam de calibração?
Sim, recomendamos que seus dispositivos sejam calibrados a cada 12 meses.
A calibração e a manutenção podem ser realizadas pela SafeGauge ou por um de nossos parceiros de serviço.
Como saber qual dispositivo é qual ao visualizar várias leituras no MultiTool Pro ou no aplicativo?
Todos os sensores SafeGauge possuem um número de série, são codificados por cores e podem receber um nome ou apelido à escolha do operador, por exemplo, Sistema Hidráulico Principal, Sistema de Direção.
O que acontece se um transdutor de pressão for exposto a sobrepressão?
O SafeGauge MultiTool Pro irá notificá-lo caso a pressão máxima de um transdutor de pressão conectado esteja sendo excedida. Submeter um transdutor à sobrepressão pode danificar a membrana do sensor e afetar seu desempenho. Danos causados por uso indevido ou sobrepressão não são cobertos pela garantia do produto SafeGauge.
